Жетонный автомат для открывания двери ZAD 1

Описание

ZAD 1 – жетонный автомат для разблокировки (открытия) двери.

При вбрасывании жетона в автомат разблокируется электрический замок и двери можно открыть.
Комплект можно расширить магнитным выключателем, благодаря чему после открывания двери (при входе) автомат заблокирует дверной замок до следующего открывания двери (при выходе). Двухцветный LED-диод на жетонном автомате зеленым светом сигнализирует готовность к пользованию (СВОБОДНО), красным – наоборот (ЗАНЯТО).

Автомат ZAD 1 можно использовать везде, где есть необходимость открывать входные двери за плату, например, общественные туалеты без обслуживающего персонала.

У применяемых жетонов имеется типовое обозначение ZT 1, изготовлены они из профилированного жестяного листового материала.

Спецификация поставки
Нержавеющий корпус
Датчик жетонов
Электроника
Ящик для жетонов
Крышка ящика с замком
Электромагнитный замок
Магнитный выключатель

Необходимые требования для установки
Должна быть подготовлена ниша для установки жетонного автомата.
Должен быть подведен питающий кабель для ввода напряжения 12В 50 Гц от источника ZAC.
Кабельные линии к отдельным предметам комплекта по схеме сборки комплекта.

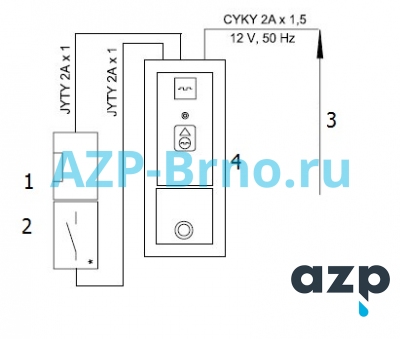

Описание схемы
Подключение комплектного состава
1-электромагнитный замок
2-переключатель замка (подключен только с MAD 1 при блокировании двери)
3-от блока питания ZAC 4-ZAD 1

Характеристики
